Anatomia stalowej konstrukcji pod moduły — jak dobór profili, łączników i klem buduje sztywność instalacji

Bezpieczeństwo nowoczesnych instalacji solarnych opiera się na matematycznej precyzji i właściwym doborze elementów nośnych. Szkielet pod moduły fotowoltaiczne musi bezbłędnie przenosić obciążenia dynamiczne wywołane uderzeniami wiatru oraz statyczny ciężar zalegającego śniegu. Zmienne warunki atmosferyczne wywierają stałą presję na każdy punkt podparcia na połaci dachowej. Nośność całej stalowej ramy zależy od ścisłej współpracy wszystkich detali, od głównych profili konstrukcyjnych po najdrobniejsze łączniki i klemy. Wytrzymałość systemu to nie tylko kwestia odpowiedniej grubości użytej stali, ale przede wszystkim spójnej mechaniki połączeń węzłowych. Prawidłowo skomponowana struktura zachowuje pełną sztywność, co bezpośrednio chroni delikatne krzemowe ogniwa przed szkodliwymi naprężeniami mechanicznymi i utratą sprawności energetycznej.

Odporność szyn nośnych i mechanika połączeń

Główne profile kształtują odporność całej ramy na niebezpieczne siły skrętne i zginające. Ich ułożenie, kształt przekroju oraz grubość zastosowanej blachy bezpośrednio wyznaczają granice wytrzymałościowe sztywnego układu. Wymogi branżowe jednoznacznie wskazują, że zastosowanie profili stalowych o grubości ścianki od 1,5 do 3 mm gwarantuje wymaganą sztywność przy typowych i podwyższonych obciążeniach strefy dachowej. Pocienienie materiału poniżej normy konstrukcyjnej grozi stopniową utratą geometrii nośnej pod naporem silnych porywów wiatru. Producenci zaawansowanych rozwiązań dla przemysłu i budownictwa, tacy jak BAKS, w swoich systemach wykorzystują wytrzymałe elementy stalowe z innowacyjną powłoką cynkowo-magnezową typu Magnelis. Taka ochrona tworzy niezwykle trwałą barierę chemiczną w surowym środowisku zewnętrznym.

Konstrukcyjną stabilność ramy uzupełnia odpowiednia mechanika zastosowanych elementów złącznych. Śruby, nakrętki rombowe i stalowe wpusty przesuwne pełnią funkcję kluczowych przekaźników sił w newralgicznych punktach instalacji fotowoltaicznej. Reakcja na rosnące obciążenie masą śniegu powoduje powstawanie miejscowych naprężeń, które muszą zostać błyskawicznie i płynnie rozproszone na sąsiadujące profile. Równomierne dokręcanie śrub z momentem obrotowym na poziomie 8,5 do 15 Nm optymalnie dystrybuuje zjawiska siłowe i skutecznie eliminuje ryzyko punktowego przeciążenia struktury materiału. Zbyt luźne lub nierównomierne napięcie łączników skutkuje stopniowym poluzowaniem się punktów podparcia, co ostatecznie prowadzi do niebezpiecznej koncentracji szkodliwych naprężeń.

Stabilizacja modułów a integracja tras kablowych

Precyzyjnie dopasowany system mocowań paneli fotowoltaicznych osadza się zazwyczaj na dłuższych bokach ramy modułu, co bezpośrednio wynika z rygorystycznych wytycznych montażowych producentów. Klemy brzegowe oraz środkowe dociskają krawędzie z analitycznie wyliczoną siłą, zachowując bezpieczny dystans od delikatnej szklanej powłoki ochronnej. Prawidłowe i stabilne uchwycenie aluminiowej ramy zapobiega powstawaniu groźnych mikropęknięć w strukturze wewnętrznych ogniw podczas gwałtownych zjawisk pogodowych. Metalowe obejmy mocujące nie mogą w żaden sposób odkształcać profilu bocznego. Wykonawcy instalacji wykorzystują dlatego specjalnie wyprofilowane ząbki lub dedykowane gumowe podkładki stabilizujące, które neutralizują drobne drgania.

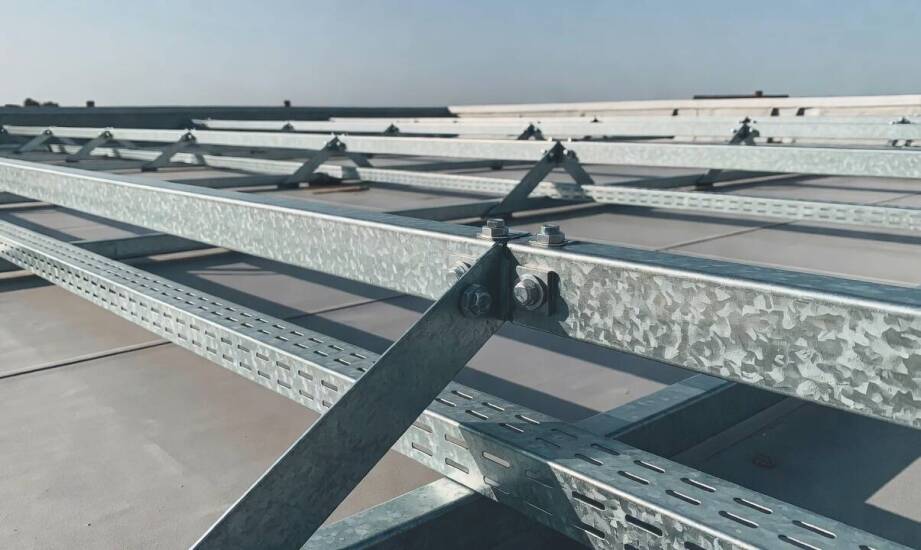

Przemyślana siatka nośnych wsporników dachowych pełni w praktyce instalacyjnej podwójną funkcję technologiczną. Oprócz bezpiecznego dźwigania ciężaru płaszczyzny z krzemu, konstrukcja nośna ułatwia bezkolizyjne poprowadzenie grubych tras kablowych bezpośrednio pod spodem modułów. Architektura profili ramy pozwala na błyskawiczne podczepienie stalowych korytek siatkowych bez konieczności ingerowania w poszycie i warstwę izolacyjną budynku. Układanie przewodów prądu stałego wewnątrz wytrzymałych rynien skutecznie porządkuje topologię całego okablowania. Takie podejście rygorystycznie chroni izolację przewodów przed uszkodzeniami fizycznymi oraz degradującym działaniem promieniowania ultrafioletowego.

Spójność materiałowa a żywotność instalacji

Ostatecznym warunkiem bezpieczeństwa ramy dachowej pozostaje ścisła spójność materiałowa i galwaniczna wszystkich użytych w projekcie detali. Fizyczne połączenie różnych rodzajów metali w środowisku o dużej wilgotności wywołuje niszczące zjawisko korozji galwanicznej, które osłabia strukturę nośną węzłów mocujących od wewnątrz. Wdrożenie jednorodnych komponentów ze zintegrowanymi powłokami ochronnymi zatrzymuje stopniową degradację newralgicznych punktów styku elementów stalowych, gwarantując utrzymanie klasy korozyjnej C5. Kompleksowa i przemyślana ochrona przeciwkorozyjna zabezpiecza ciągłość i nośność układu. Pozwala to na w pełni stabilną i bezawaryjną eksploatację elektrowni dachowej przez kolejne dziesięciolecia, eliminując koszty wymiany zardzewiałych wsporników.
