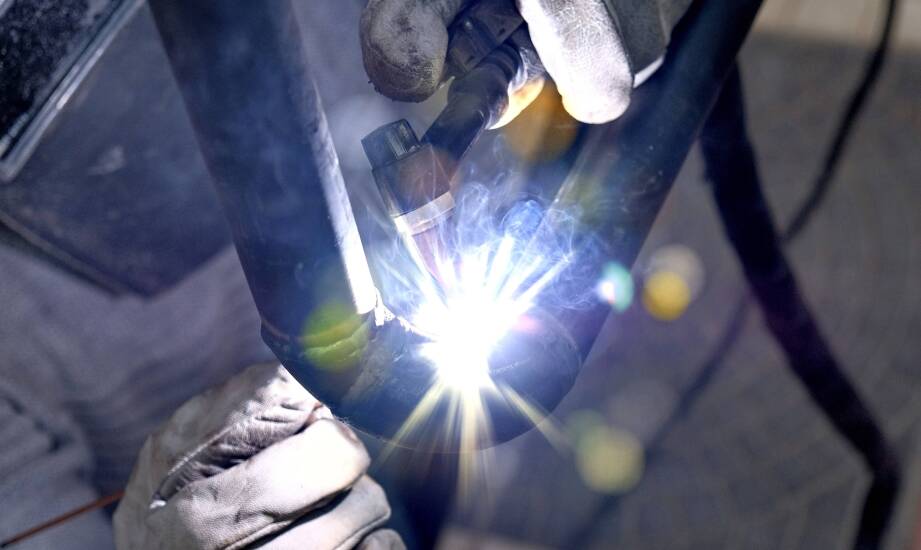

Dlaczego spoina w półautomacie MIG/MAG wychodzi nierówno i jak korygować ustawienia

Spoiny wykonane metodą MIG/MAG często wydają się w pełni poprawne, gdy obserwuje się je z odległości kilku metrów. Po bliższym przyjrzeniu się powierzchni nierzadko widać jednak wyraźne nierówności lica, nadmierne rozpryski rozgrzanego metalu oraz drobną porowatość. Te defekty nie mają wyłącznie charakteru wizualnego, ponieważ wewnętrzne wady strukturalne drastycznie osłabiają wytrzymałość mechaniczną całego połączenia. Każda nieregularność zmusza do wykonywania czasochłonnych poprawek szlifierskich, co opóźnia realizację całego projektu. Zjawiska te rzadko wynikają z braku umiejętności operatora. Zazwyczaj głównym powodem problemów okazuje się niewłaściwa konfiguracja parametrów pracy. Precyzyjne zestrojenie parametrów elektrycznych z układem podawania spoiwa stanowi podstawę do uzyskania gładkiego i trwałego złącza.

Przeczytaj również: Porównanie różnych modeli traktorów ogrodowych - który jest najlepszy dla Ciebie?

Rozpoznawanie przyczyn niestabilności łuku

Kształt uformowanego lica spoiny stanowi pierwszą wskazówkę ułatwiającą diagnozę problemów z parametrami łuku elektrycznego. Wypukłe lico z podtopieniami krawędzi powstaje przy zbyt wysokiej energii wejściowej, co skutkuje nadmiernym i niekontrolowanym topieniem materiału bazowego. Z kolei niewystarczające wtopienie połączone z widocznymi wgłębieniami sugeruje wyraźny niedobór ciepła w strefie łączenia. Rozpryski metalu oraz porowatość spoiny bezpośrednio sygnalizują niestabilność, która zazwyczaj objawia się nagłymi skokami napięcia lub prądu podczas pracy urządzenia.

Przeczytaj również: Awaria instalacji wodnej: najczęstsze przyczyny i szybkie naprawy dla domu

Uważna obserwacja pozwala określić punkt powstawania zakłóceń. Przerywany łuk elektryczny i charakterystyczne kuliste odkładki formujące się na końcu drutu jednoznacznie wskazują na błędy ustawień mechanicznych. Niestabilny posuw drutu zaburza ciągłość procesu, nie pozwalając na równomierne wypełnienie szczeliny. Jeśli urządzenie dostarcza zbyt małą energię, powstają wąskie i bardzo głębokie spoiny z brakiem odpowiedniego wypełnienia rowka. Nadmiar energii skutkuje natomiast rozlanymi, szerokimi i płaskimi spoinami, wokół których gromadzi się mnóstwo odprysków, a ryzyko przepalenia cienkiego materiału mocno rośnie.

Przeczytaj również: Wybór zapraw naprawczych do betonu – przewodnik dla inwestorów

Standardowy półautomat spawalniczy składa się z kilku współzależnych elementów decydujących o jakości pracy. Układ obejmuje źródło prądu odpowiadające za regulację napięcia, podajnik gwarantujący stały posuw drutu, uchwyt doprowadzający prąd oraz system podawania gazu. Niestabilność rodzi się najczęściej w mechanizmie podajnika lub przy nierównomiernym przepływie osłony gazowej. Każde z tych zakłóceń niszczy synchronizację między jarzącym się łukiem a tempem topienia spoiwa.

Korekty parametrów dla stali i spawanie aluminium

Pracę ze stalą konstrukcyjną zawsze warto rozpoczynać od sprawdzenia tabeli parametrów przygotowanej przez producenta sprzętu. W przypadku występowania nadmiernych rozprysków zmniejszenie napięcia o 1-2 V skutecznie skraca łuk i stabilizuje proces. Dla drutu o średnicy 0,8-1,0 mm i blach o grubości 3-6 mm optymalne wartości mieszczą się zazwyczaj w przedziale 18-24 V. Prędkość podawania spoiwa powinna wynosić od 4 do 8 metrów na minutę, przy utrzymaniu prądu na poziomie 120-200 A. Prawidłowa kalibracja polega na obserwacji, czy drut wypływa równo i nie tworzy grubej kuli na końcu uchwytu. Odpowiednia długość łuku wynosi od 10 do 15 milimetrów. Należy rygorystycznie unikać sztucznego wydłużania tej odległości poprzez zbytnie oddalanie rączki uchwytu podczas prowadzenia spoiny.

Proces obróbki stopów lekkich rządzi się zupełnie innymi prawami i jest znacznie bardziej wrażliwy na błędy konfiguracyjne. Mechaniczne usunięcie warstwy tlenkowej eliminuje pory z wewnętrznej struktury aluminium, dlatego przed spawaniem trzeba przetworzyć powierzchnię szczotką stalową i acetonem. Materiał ten wymaga drutu o odpowiednim stopie oraz rolek w kształcie litery U, które nie deformują miękkiego spoiwa. Samo prowadzenie uchwytu musi być bardzo płynne, ponieważ jeziorko spawalnicze aluminium szybko się rozlewa. Urządzenie należy ustawić na polaryzację dodatnią na uchwycie i zastosować czysty argon lub mieszankę argonu z helem.

Zanim zapadnie decyzja o drastycznej zmianie głównych parametrów, trzeba zweryfikować kilka bazowych elementów osprzętu. Często pozorne błędy zasilania wynikają ze zwykłego zużycia drobnych części eksploatacyjnych. Przepływ gazu osłonowego musi utrzymywać się na poziomie 10-20 litrów na minutę i pozostawać całkowicie wolny od wilgoci. Wypalona lub zabrudzona końcówka prądowa kwalifikuje się do natychmiastowej wymiany, ponieważ mocno zakłóca przekazywanie energii. Niezbędny jest również czysty styk zacisku masy oraz prawidłowy docisk rolek podajnika, oscylujący w granicach 3-5 kilogramów.

Znaczenie precyzji i weryfikacji sprzętowej

Uzyskanie idealnie równej i trwałej spoiny zależy od zachowania ścisłej synergii między właściwościami materiału, prądem oraz techniką prowadzenia uchwytu. Nie istnieje pojedynczy wskaźnik gwarantujący sukces w każdych warunkach przemysłowych. Przed przystąpieniem do łączenia docelowych elementów zawsze warto przetestować wybraną konfigurację na kawałku materiału próbnego. Pozwala to na iteracyjne dopasowanie napięcia oraz posuwu do specyfiki konkretnego złącza. Doświadczenia serwisowe gromadzone przez firmę Delta-Technika pokazują, że regularna konserwacja całego osprzętu wyraźnie ogranicza powstawanie wad. Czyste podajniki, drożne dysze gazowe i stabilne zasilanie eliminują większość problemów z nierównym licem, zapewniając pełną powtarzalność każdego realizowanego cyklu.
