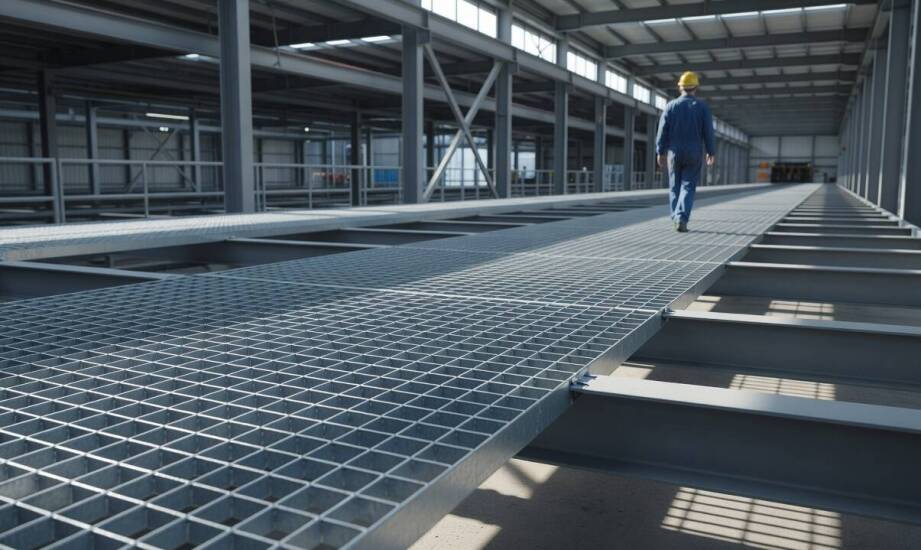

Kwadratowy moduł krat 1000×1000 — kiedy upraszcza projektowanie podestów i kanałów technicznych

W projektach instalacji przemysłowych, ciągów komunikacyjnych lub kanałów technicznych często pojawia się potrzeba wykonania bezpiecznego pola nośnego. Wymaga to użycia materiału o ściśle określonych, powtarzalnych wymiarach. Równomierna siatka elementów ułatwia pracę całej ekipie budowlanej. Kwadratowy format stali pozwala na precyzyjne dopasowanie pokrycia do zaprojektowanej konstrukcji wsporczej. Zastosowanie takich proporcji niemal całkowicie eliminuje konieczność cięcia i dopasowywania materiału na placu budowy. Wykonawcy oszczędzają czas, a ułożona powierzchnia zachowuje fabryczne zabezpieczenie antykorozyjne na wszystkich krawędziach.

Wpływ kwadratowego formatu krat na montaż podestów

Standaryzacja wymiarów to podstawa szybkiego tempa prac na dużych obiektach budowlanych. Praktyka inżynieryjna pokazuje, że kraty wema 1000x1000 ułatwiają płynny podział rozległej powierzchni na powtarzalne, identyczne moduły. Rozwiązanie to drastycznie ogranicza liczbę kłopotliwych docinek. Dzięki temu układanie kolejnych stalowych fragmentów przebiega znacznie sprawniej. Ekipa montażowa ponosi znacznie mniejsze ryzyko błędów wymiarowych podczas budowy skomplikowanych układów.

Standardowy wymiar jednego metra w obu kierunkach doskonale pasuje do typowych rozstawów stalowych belek nośnych. Taki rozstaw stosuje się powszechnie w konstrukcjach zabezpieczających ciągi technologiczne oraz w szlakach serwisowych. Typowe elementy stalowe posiadają oczko o wymiarach 34x38 mm oraz pręt poprzeczny o średnicy 5 mm. Całość chroni warstwa ocynku ogniowego, która zabezpiecza metal przed korozją w trudnych warunkach środowiskowych. Zastosowanie sprawdzonych znormalizowanych proporcji zmniejsza ilość prac warsztatowych i przyspiesza ostateczny montaż konstrukcji. Moduły o jednolitych wymiarach można sprawnie przenosić i układać bez wykorzystania ciężkiego sprzętu dźwigowego.

Zapewnienie ciągłości prac wymaga stałego dostępu do sprawdzonych materiałów. Spółka Metalzbyt Poznań od 2004 roku zaopatrywała rynek w takie rozwiązania techniczne. Przedsiębiorstwo dostarczało kwadratowe moduły stalowe wraz ze standardowymi akcesoriami, takimi jak dedykowane uchwyty mocujące. Firma realizowała zamówienia dla wykonawców z sektora budownictwa, zakładów przemysłowych oraz klientów z branży rolniczej, opierając się na towarze dostępnym bezpośrednio z magazynu.

Znaczenie grubości płaskownika dla sztywności układu

Rozmiar zewnętrzny elementu to tylko jeden z aspektów doboru właściwego przykrycia kanału. Grubość oraz wysokość stalowego płaskownika nośnego decydują o ostatecznej sztywności całego panelu. Te konkretne parametry określają precyzyjnie wielkość odkształcenia materiału pod wpływem działającego z góry ciężaru. Modele wyposażone w płaskownik o przekroju 30×2 mm wykazują odczuwalnie większe ugięcie niż wersje z elementem 30×3 mm lub 40×2 mm przy takim samym rozstawie punktów podparcia. Sposób rozłożenia obciążenia odgrywa tutaj decydującą rolę.

Przy nacisku równomiernie rozłożonym na całej powierzchni panel przenosi siły na znacznie większą liczbę prętów nośnych. Ten prosty mechanizm skutecznie podnosi dopuszczalną wartość obciążenia jednostkowego dla całego rzędu podestów. Zjawisko to wygląda zupełnie inaczej w przypadku punktowego naporu na stal. Ciężar skupiony na małej powierzchni, na przykład na obszarze 200×200 mm, powoduje silne, miejscowe zginanie pojedynczych płaskowników. Sytuacja ta bezwzględnie wymaga wyższych parametrów przekroju lub gęstszego rozstawu belek podporowych, aby zachować bezpieczeństwo użytkowania.

Tabele wytrzymałościowe producentów podają zawsze osobne parametry dla obu typów nacisku fizycznego. Parametry te uwzględniają maksymalne bezpieczne ugięcie elementu, które zgodnie ze standardami nie powinno przekraczać wartości L/200 całkowitej rozpiętości. Przy metrowej odległości między podporami i płaskowniku 30×2 mm dopuszczalne obciążenie rozłożone oscyluje wokół 1000–1500 kg/m². Równocześnie obciążenie punktowe ogranicza się w tej samej specyfikacji zaledwie do kilkuset kilogramów.

Kwadratowe systemy wypełnień mocno ułatwiają pracę inżynierom i brygadom wykonawczym na placu budowy. Symetryczny moduł o boku jednego metra stanowi wygodny wariant bazowy przy standardowym natężeniu ruchu pieszego. Formaty te sprawdzają się bez zarzutu przy lekkim ruchu wózków transportowych w obszarach magazynowych. Ujednolicony typoszereg minimalizuje generowanie odpadów materiałowych i upraszcza późniejsze prace serwisowe w obrębie instalacji.

Zdarzają się również sytuacje wymuszające wysoce zindywidualizowane podejście do tematu obciążeń. Gdy dokumentacja techniczna zakłada potężną nośność punktową w wybranej strefie, specyfikacja materiałowa musi ulec zmianie. Projektanci sięgają wtedy po znacznie grubsze płaskowniki nośne lub zagęszczają siatkę wsporczą pod podestem. Ostateczna decyzja konstrukcyjna zawsze wynika z docelowego charakteru pracy na danej platformie technologicznej.
